灰漿制備及噴涂機械用于灰漿材料加工、灰漿攪拌、灰漿輸送、墻體抹灰等工作，主要包括灰漿攪拌機、灰漿泵、灰漿噴槍等。
1.灰漿攪拌機械
灰漿攪拌機是將砂、水、膠合材料（如水泥、石膏、石灰等）均勻攪拌成灰漿混合料的機械。其工作原理與強制式混凝土攪拌機相同。工作時，攪拌筒固定不動。而靠固定在攪拌軸上的葉片的旋轉來攪拌物料。

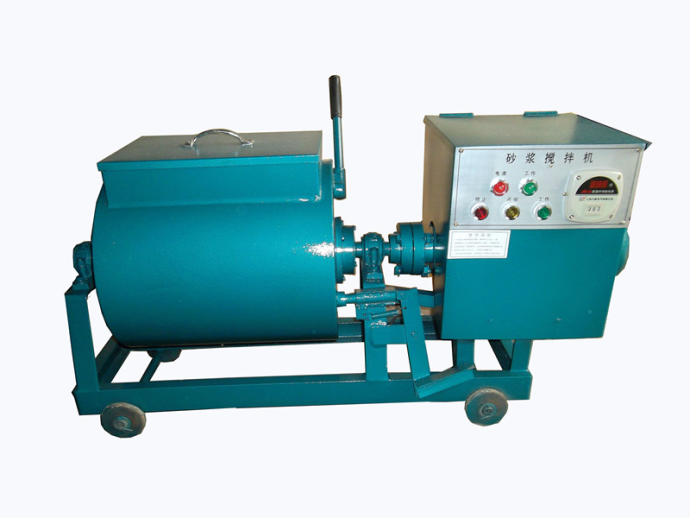

圖6-1 灰漿攪拌機
灰漿攪拌機按其生產狀態可分為周期作業式和連續作業式，按攪拌軸的布置方式可分為臥軸式和立軸式，按出料方式可分為傾翻卸料式和底門卸料式。目前，建筑工地上使用最多的是周期作業的臥軸式灰漿攪拌機。
ＨＪ２００型灰漿攪拌機的結構圖6-2所示，主軸１０上用螺栓固定著葉片６以３０ｒ／ｍｉｎ的轉速回轉。葉片對主軸的傾角以４５°為宜，采用組合式葉片，葉片磨損后易于更換。攪拌時使拌和料既產生周向運動又產生軸向相向運動，使之既攪拌又互相摻和從而得到良好的拌和效果。卸料時，轉動搖把９，通過小齒輪帶動與筒體固定的扇形齒圈，使攪拌筒以主軸為中心進行傾翻，此時葉片仍繼續轉動，協助將灰漿卸出。攪拌筒的頂部裝有用鋼條制成的格柵，防止大塊物料及裝料工具不慎絞入。
此類攪拌機軸端密封不好，造成漏漿，流入軸承座而卡軸承、燒毀電動機，有待于改進和提高。

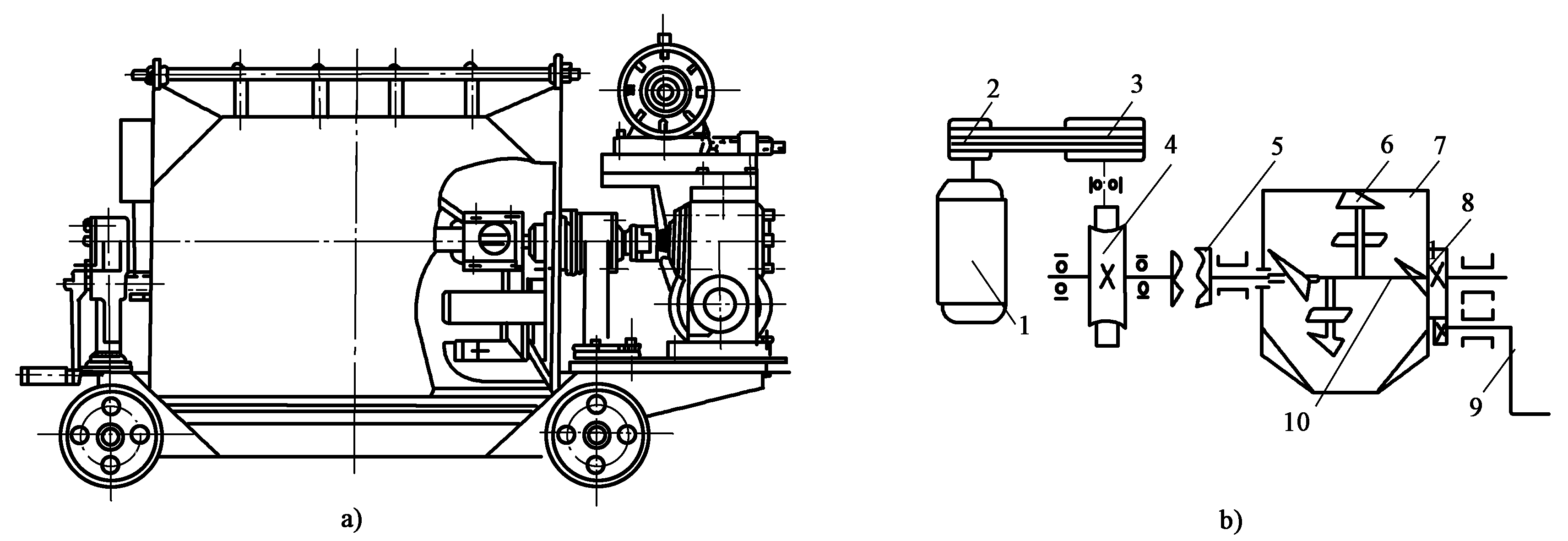

圖6-2 ＨＪ－２００型灰漿攪拌機的外形與傳動系統
１電動機；２、３小、大皮帶輪；４蝸輪減速器；５十字滑塊聯軸節；６葉片；７攪拌筒；８扇形內齒輪；９搖把；１０主軸
2.灰漿噴涂機械
灰漿噴涂機械是用于輸送、噴涂和灌注水泥灰漿的設備。按結構形式可分為柱塞式、隔膜式、擠壓式、氣動式和螺桿式，目前最常用的是柱塞式灰漿泵和擠壓式灰漿泵。

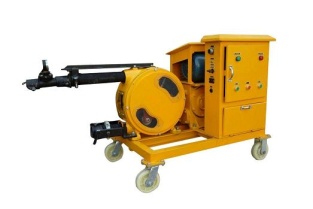

ａ．柱塞式噴涂泵 ｂ．擠壓式灰漿泵 ｃ．氣動式灰漿泵
圖6-3常見灰漿噴涂機械
（1）柱塞式灰漿泵
柱塞式灰漿泵利用柱塞在密閉缸體里的往復運動，將進入柱塞缸中的灰漿直接壓送入輸漿管，再送到使用地點。它有單柱塞式和雙柱塞式兩種類型。
單柱塞式灰漿泵的結構如圖6-4所示，主要由電動機３、減速器４、曲柄連桿機構５、三通閥６、輸出口７和輸送管道等組成。電動機３通過三角皮帶傳動和減速器４使曲軸６旋轉，再通過曲柄連桿機構使柱塞７做往復運動。吸入閥和壓出閥隨著柱塞的往復運動而輪番的啟閉，從而吸入和壓出灰漿。氣罐內有空氣，依靠空氣儲能，當柱塞回程吸漿時，氣罐內的灰漿因空氣壓力繼續輸出，并減少灰漿輸送的脈動現象。氣罐上裝有壓力表，當工作壓力超過１．５ＭＰａ時，裝在三角皮帶輪上的過載安全裝置能夠使大皮帶輪停止運轉，以保證安全。

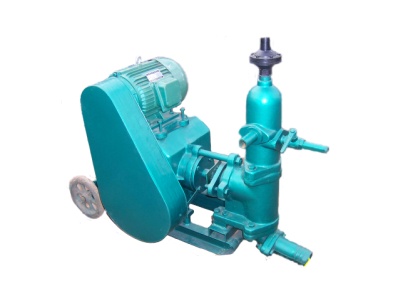

圖6-4 單柱塞式灰漿泵
１氣罐；２料斗；３電動機；４減速器；５曲柄連桿機構；６三通閥；７輸出口

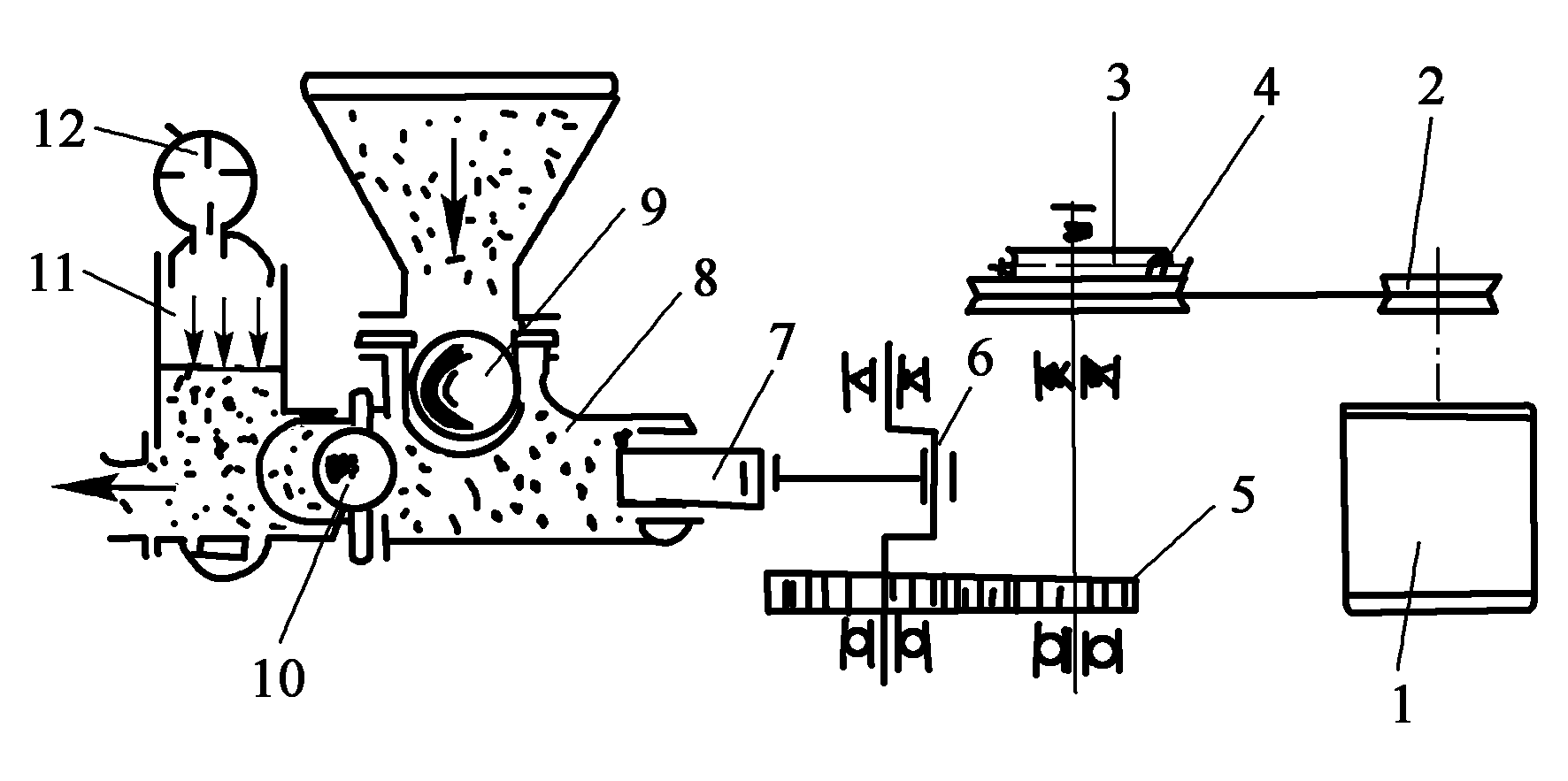

圖6-5 單柱塞式灰漿泵工作原理圖
１.電動機；２.主動三角皮帶輪；３.過載安全裝置；４.從動皮帶輪；５.減速器；６.曲軸；７.柱塞；８.泵缸；９.吸入閥；１０.壓出閥；１１.氣罐；１２.壓力表
單柱塞式灰漿泵適用于１０層以下樓層的灰漿輸送和噴涂抹灰，要求砂符合級配要求，且不宜全部使用破碎砂。
（2）氣動式灰漿泵
氣動式灰漿泵利用壓縮空氣壓送灰漿。它的主體是一個臥式壓力缸１，頂部裝有壓蓋３。缸內裝有一根帶攪拌葉片的水平攪拌軸６，由電動機或柴油機經減速器驅動。這種泵通常配有空壓機、液壓加料斗、拉鏟、行走裝置等。灰漿可由自身的攪拌裝置制備，也可將制備好的灰漿直接裝入缸內，然后將蓋壓緊，接通壓縮空氣將其送入密閉的壓力缸內，使用時打開出料口，即可將灰漿壓出。該機用途廣泛，除了用作灰漿輸送泵和灰漿攪拌機外，還可以用來攪拌和輸送細石混凝土或干料。（圖6-6）

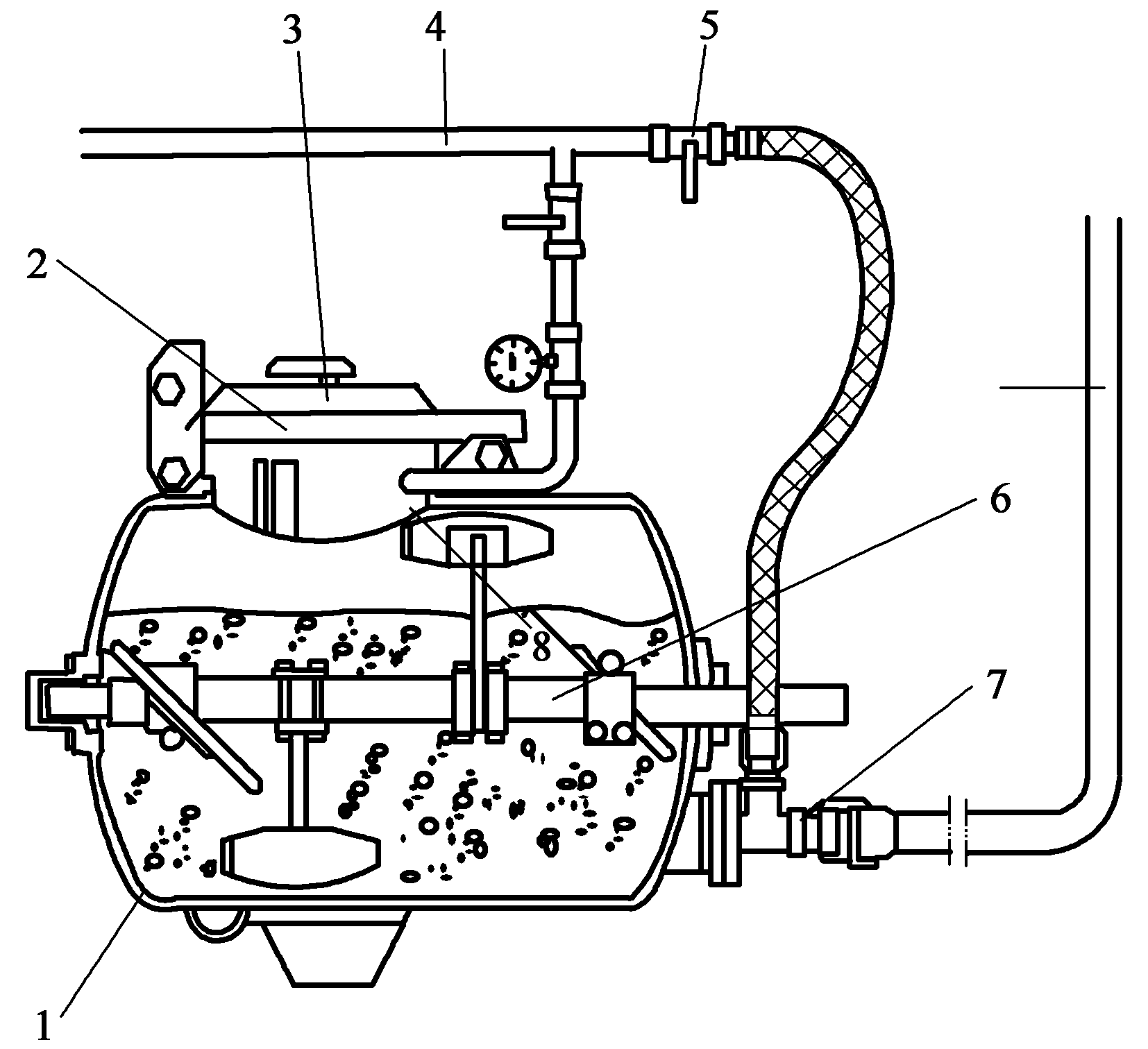

圖6-6 氣動式灰漿泵結構示意圖
１.壓力缸；２.進料口；３.壓蓋；４.壓縮空氣管道；５.開關；６.攪拌軸；７.出料口；８.輸出管道

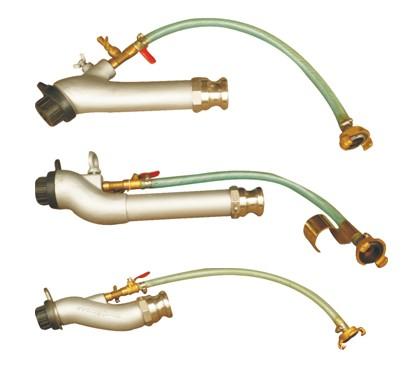

（3）灰漿噴槍
灰漿噴槍是灰漿泵的配套機具，泵送來的灰漿通過它噴涂到墻面上，是灰漿噴涂機械不可缺少的組成部分。常用的灰漿噴槍有普通噴槍和萬能噴槍兩種，其結構如圖6-7所示。普通噴槍用來噴涂石灰灰漿，它是一個成錐形口的套管，下接輸漿管，壓縮空氣沿輸氣管進入錐形口的空間，壓縮空氣噴出時，帶動周圍灰漿從錐形口一起噴出，并由開關控制輸氣量的大小。萬能噴槍用來噴涂混合灰漿（石灰水泥灰漿或石灰石膏灰漿），它由三段錐形管組成，灰漿由輸漿管送入，壓縮空氣沿輸氣管進入，由于錐形管之間的空間減小，可以使壓縮空氣和灰漿很好地混合，輸氣量也由開關來控制。

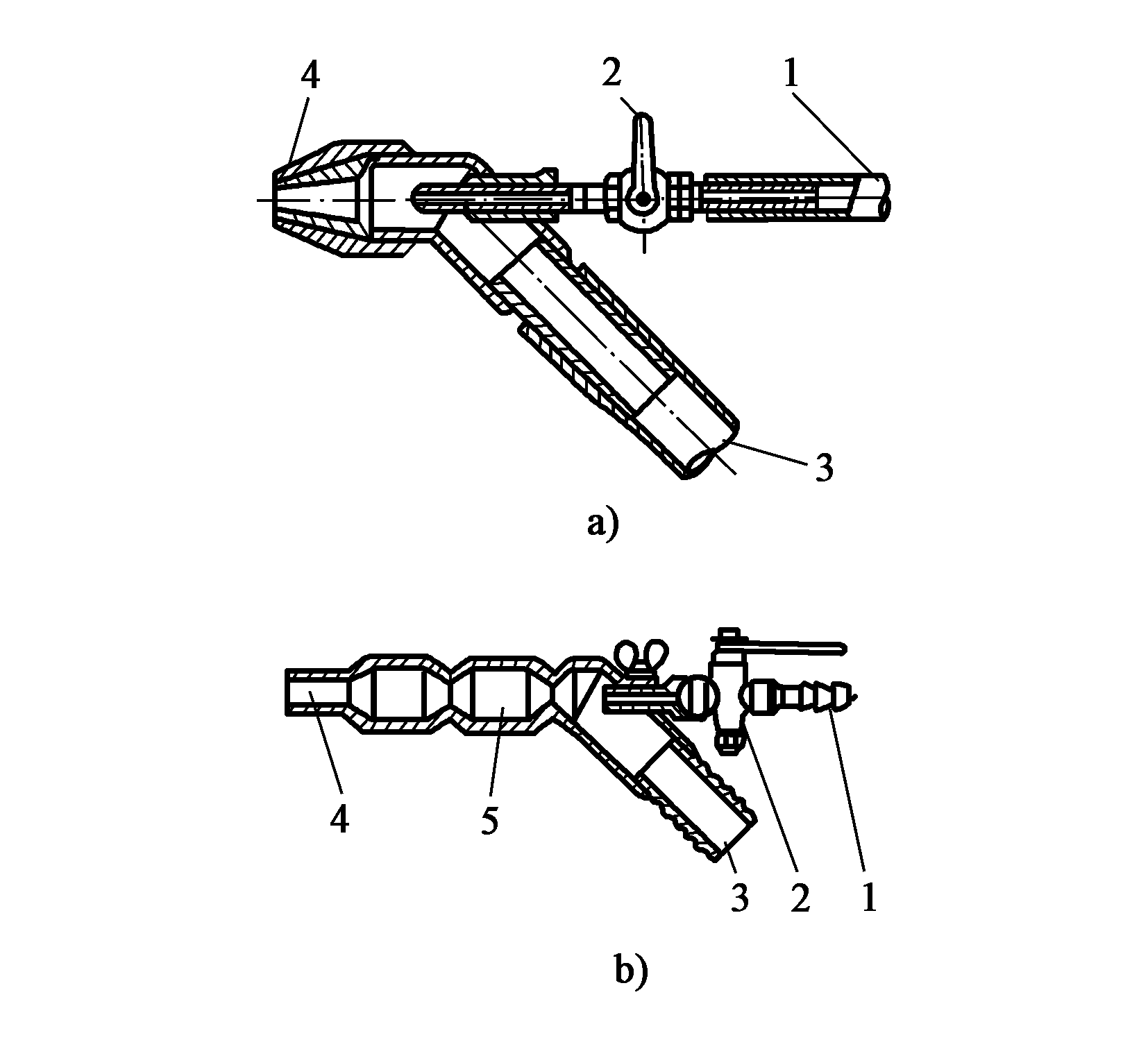

圖6-7 灰漿噴槍
ａ．普通噴槍；ｂ．萬能噴槍
１.輸氣管；２.氣門開關；３.輸漿管；４.噴嘴；５.混合室
常見設備
1、電動篩砂機
2、臥軸式灰漿攪拌機
3、立軸式灰漿攪拌機
4、筒轉式灰漿攪拌機
5、柱塞式單缸灰漿泵
6、柱塞式雙缸灰漿泵
7、隔膜式灰漿泵
8、氣動式灰漿泵
9、擠壓式灰漿泵
10、螺桿式灰漿泵
11、灰漿聯合機
12、淋灰機
13、麻刀灰拌和機 |
