高空作業吊籃主要用于高層及多層建筑物的外墻施工及裝飾和裝修工程。如：抹灰漿、貼面、安裝幕墻、粉刷涂料、油漆以及清洗、維修等，也可用于大型罐體、橋梁和大壩等工程的作業，可免搭腳手架，從而節約大量鋼材和人工，使施工成本大大降低，并具有操作簡單靈活、移位容易、方便實用、技術經濟效益好等優點。

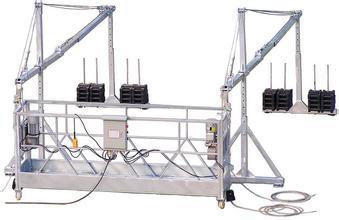

圖6-8 高處作業吊籃
高處作業吊籃按驅動方式分有手動式和電動式兩種。按起升機構不同有爬升式和卷揚式兩種。目前國內外大多采用電動爬升式吊籃。爬升式電動吊籃主要由屋面懸掛機構、懸吊平臺、電控系統及工作鋼絲繩和安全鋼絲繩等組成，如圖6-9所示。懸吊平臺主要由安全鎖３、平臺籃體４、提升機５、電控箱６和限位開關９等組成。

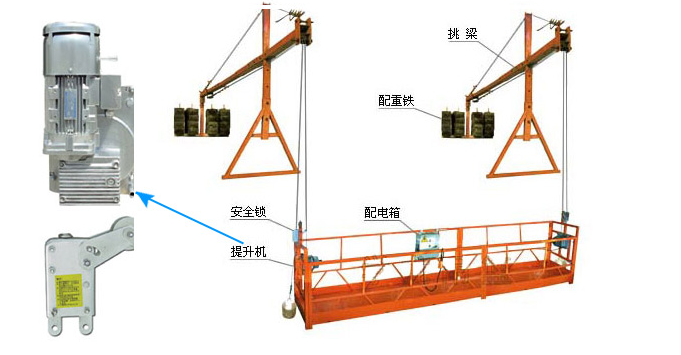

圖6-9 爬升式電動吊籃
１懸掛機構；２撞頂止擋板；３安全鎖；４吊籃；５提升機；６電氣控制箱；７工作鋼絲繩；８安全鋼絲繩；９撞頂限位開關；１０靠墻輪；１１配重塊；１２繩墜鐵
1.平臺籃體
平臺籃體有整體式和組合式兩種。工程中常用組合式籃體，組合式籃體可由一到三節不同長度的籃體對接，用螺栓連接而成，如圖6-10所示。可根據實際工作需要改變籃體的長度。

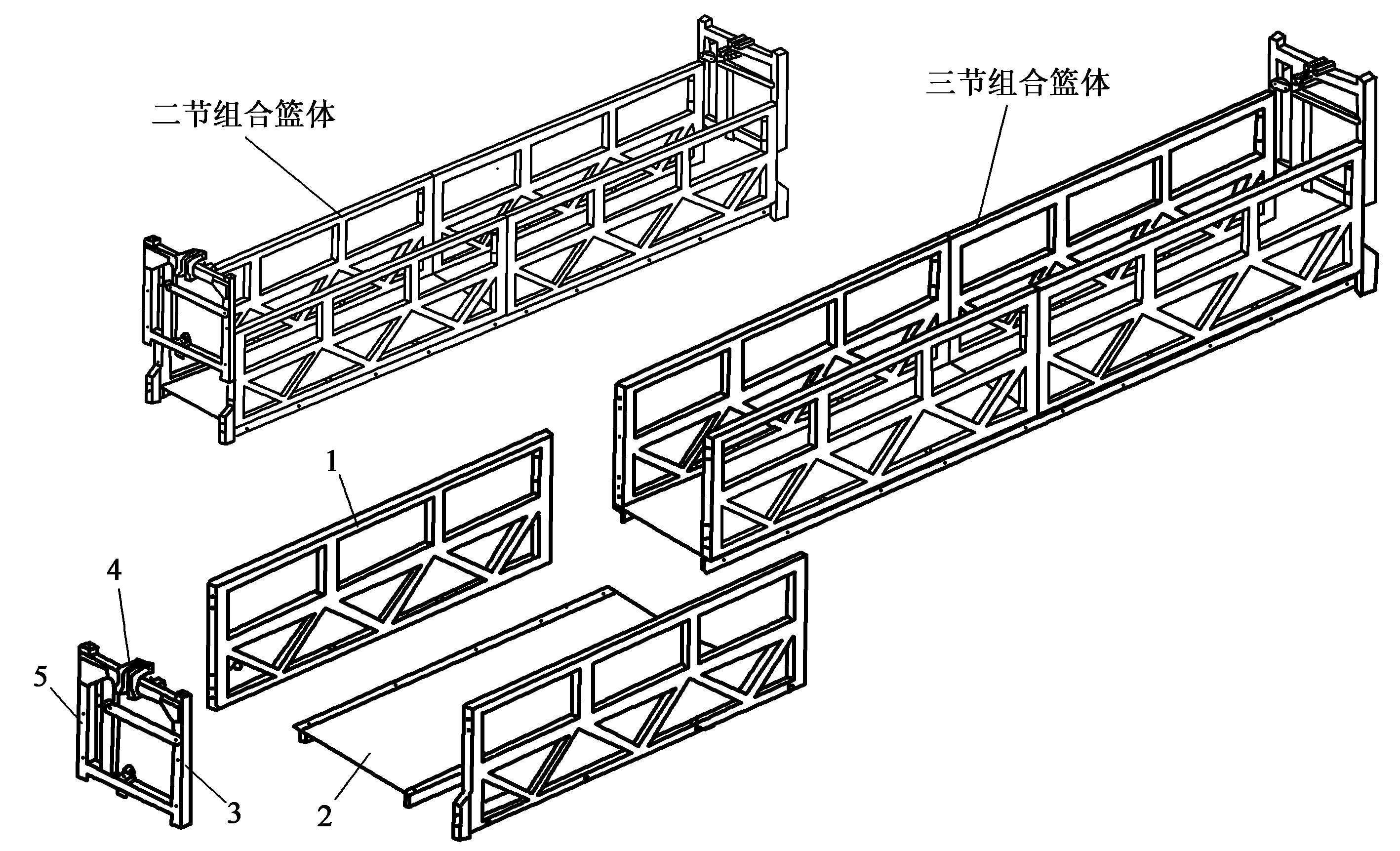

圖6-10 組合式籃體結構
１ 欄桿；２ 底板；３ 側欄桿；４ 安全鎖固定座；５ 提升機固定座
2.提升機
提升機是高空作業吊籃的動力裝置。根據卷揚方式的不同，分為卷揚式和爬升式兩種提升機（圖6-11）。目前吊籃常用爬升式提升機，它是利用繩輪與鋼絲繩之間產生的摩擦力作為吊籃爬升的動力，工作時鋼絲繩靜止不動，提升機的繩輪在鋼絲繩上爬行，從而帶動吊籃整體提升。

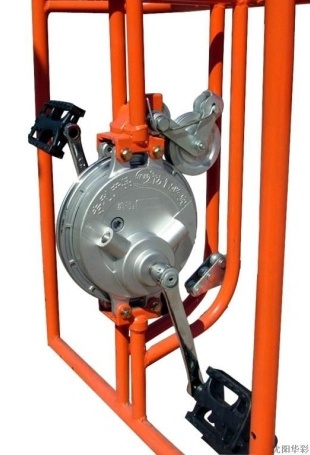

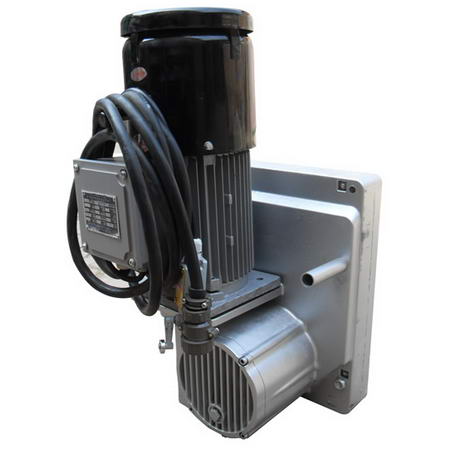

ａ．電動爬升式提升機 ｂ．腳踏爬升式提升機
圖6-11 吊籃提升機
3.安全鎖
安全鎖是保證吊籃安全工作的重要部件。當提升機構鋼絲繩突然切斷或發生故障產生超速下滑等意外發生時，它應迅速動作，在瞬時將懸吊平臺鎖定在安全鋼絲繩上。按照其工作原理不同安全鎖分為離心觸發式和擺臂防傾式兩種。
圖6-12 安全鎖
4.屋面懸掛機構
屋面懸掛機構是架設在建筑物上（不一定是頂部），通過鋼絲繩懸掛懸吊平臺的裝置總稱。它根據建筑物的不同可以有多種結構形式。
圖6-13 常規懸掛系統
１）托建筑物的懸掛機構
荷載完全由女兒墻或檐口、外墻面承擔。主要有以下幾種常見形式。

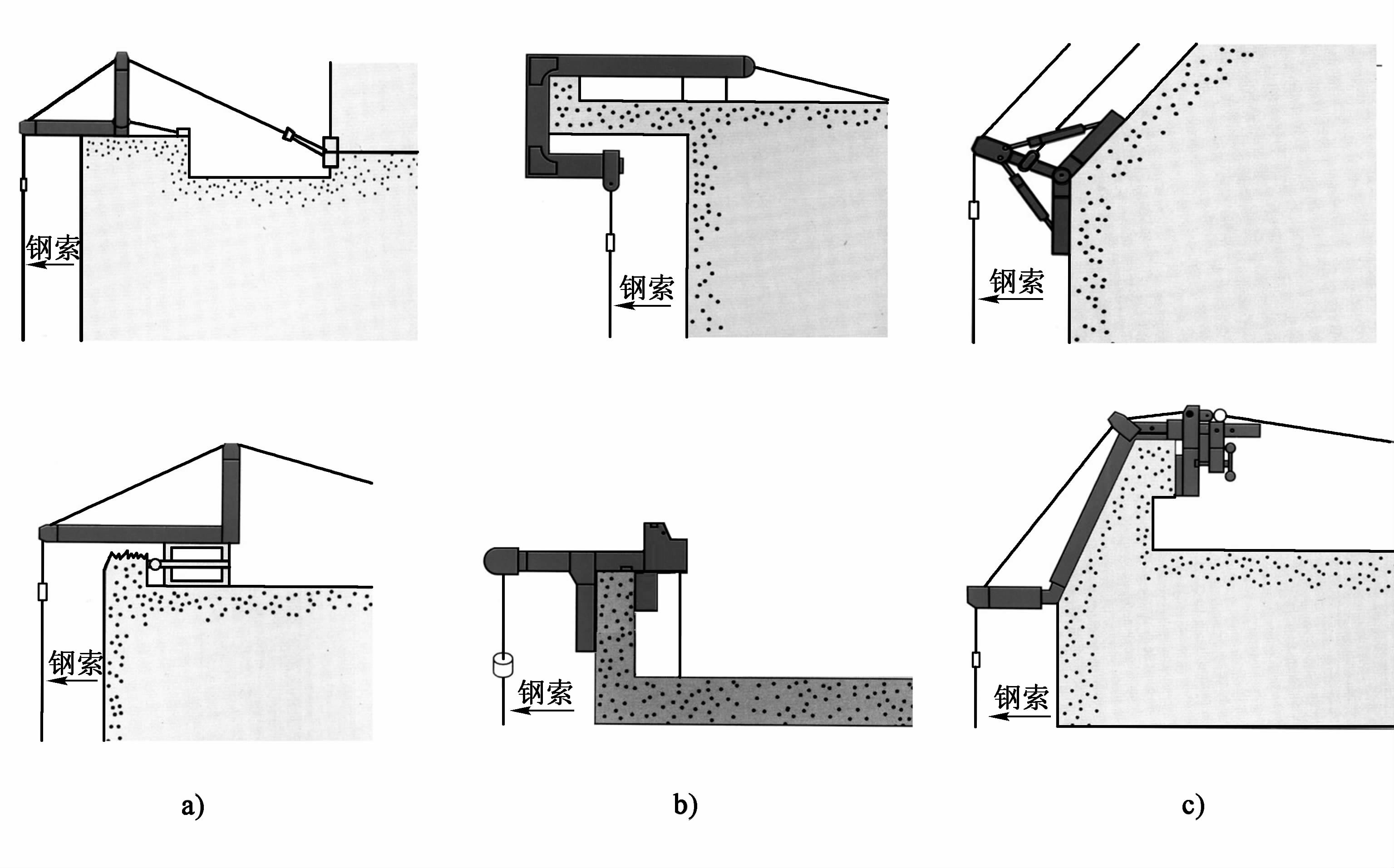

ａ）Ｌ形懸掛機構；ｂ）勾形懸掛機構；ｃ）特殊懸掛機構
圖6-14 依托建筑物的懸掛機構
2）屋面懸掛機構的典型結構
懸掛機構的最常見的典型結構如圖所示。為方便搬運和吊籃移位，懸掛機構設計成組合結構。主梁由前梁１、中梁４、后梁６組成，互相插接形成主梁，而且前梁、后梁均可以伸縮，使結構具有不同的懸伸長度，以及解決屋頂作業平面狹窄等問題。前支架１０上的伸縮支架３和后支架９上的后伸縮支架７可調整主梁的高度。并且，前支架和后支架下裝有腳輪，以便整體橫向移位。后支架９的底座上焊有四個立管，配重鐵的中心孔就穿過立管擺放整齊，使配重鐵在吊籃使用中不會晃掉。

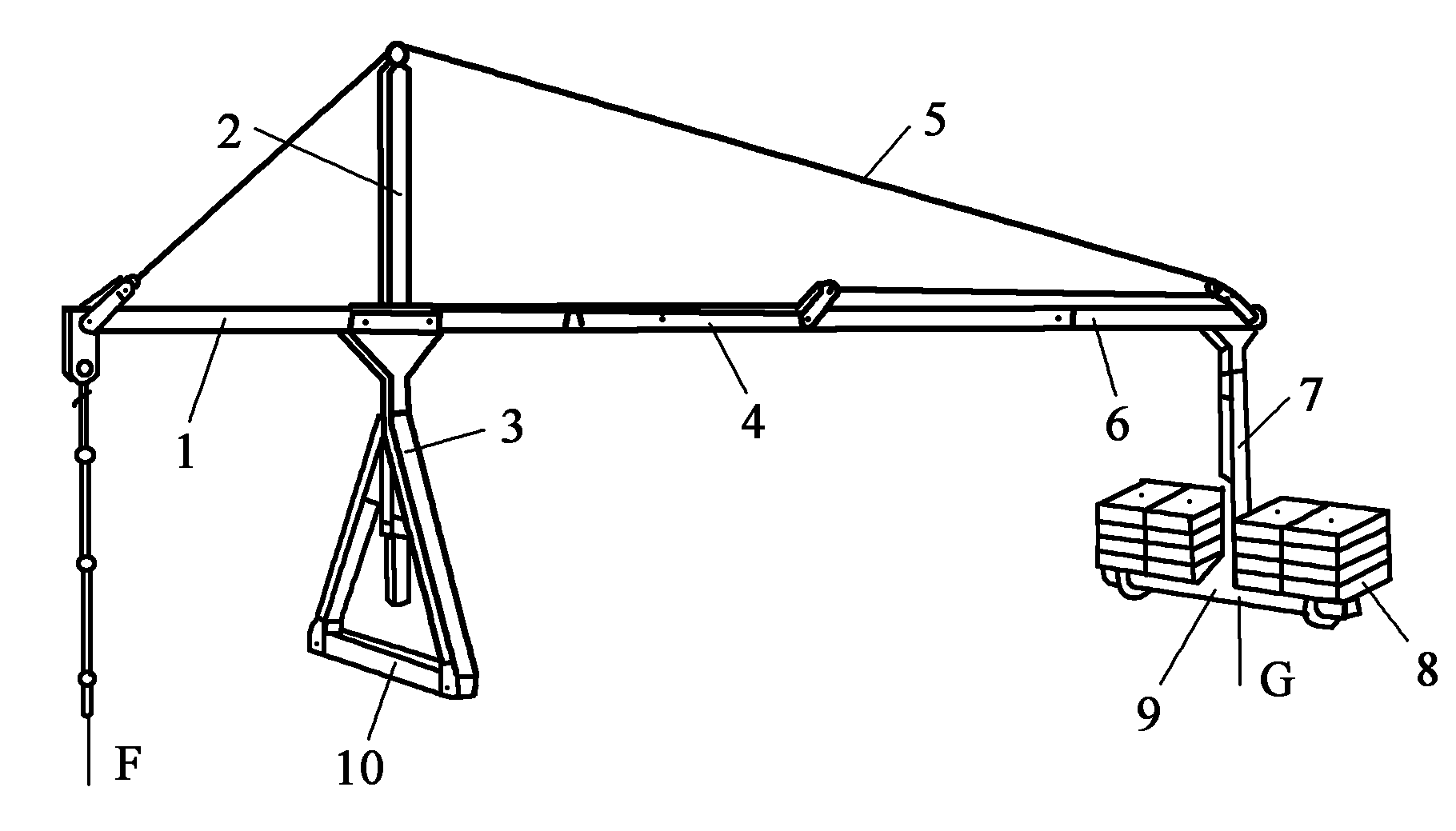

圖6-15 屋面懸掛結構
１.前梁；２.上支架；３.前伸縮支架；４.中梁；５.加強鋼絲繩；６.后梁；７.后伸縮支架；８.配重鐵；９.后支梁；１０.前支架
常見設備
1、手動式高處作業吊籃
2、氣動式高處作業吊籃
3、電動爬繩式高處作業吊籃
4、電動卷揚式高處作業吊藍 |
